Hallo liebe Leute aus dem Borum 🙂
hab da mal eine Frage an die Experten *g*
Hab mir jetzt ein gebrauchtes MFD zugelegt und wollte dies jetzt anstelle meines ,,einfach Din’s Radio,, tauschen.
Hatte mich auch schon durch sämtliche Foren und Themen durchgelesen aber leider passt nix so wirklich davon auf meine Situation.
Und zwar steht ja in den meisten Anleitungen das man sich einen 26 Poligen Siemensstecker besorgen soll mit passenden Pin’s ; Allerdings habe ich diesen Stecker jetzt schon dran und es sind auch 4 Kabel eingesteckt und zwar : auf Pos 4 , 5 , 17 , 18. Die ausgehenden Kabel haben die Farben : Grün-Weiß , Grün-Gelb , Schwarz-Blau und das letzte ist vollständig Schwartz hat eine 10er Sicherung und am ende eine Klemme womit man es wodran festschrauben kann ( ist laut beschriftung Masse ).
Nur wie schließe ich das jetzt so an ?
Hoffe ich hab mich so ausgedrückt das man halbwegs mein Problem versteht 🙂
Wäre echt genial wenn ihr mir weiterhelfen könntet ! ^_^
Tausend Danke schonmal im vorraus ! :drink:
MfG Timm 🙂
5 ABS-Signal, links
4 Zündung Klemme 15
6 Sprache NF+ (Fahranweisung)
13 CAN-Bus, High (TV-Tuner und TMC-Box)
14 Steuerplus (Motorantenne)
17 Signal Rückfahrlicht
18 ABS-Signal, rechts
19 Sprache NF- (Fahranweisung)
20 Sprache NF-Masse (Fahranweisung)
26 CAN-Bus, Low (TV-Tuner und TMC-Box)
Hm okay , hab ja gehofft das ich nciht ans ABS Signal dran muss. Weiß jemand vll. wo ich das abgreifen kann ?
Wegen der Zündung Klemme 15 : Muss ich dafür wieder das Lenkrad abnehmen und alles abbauen bis ich an das schloß komme ? War nämlich froh das ich jetzt wieder alles zusammen geschraubt hatte und vorerst da nicht mehr dran muss :drink:
Das Rückfahrlichtsignal muss ich hinten an der Leuchte abgreifen ?
Sorry wenn ich mal so gar keinen plan davon habe 🙂
Gruß Timm
Also Zündungsplus liegt doch schon am Radio an.

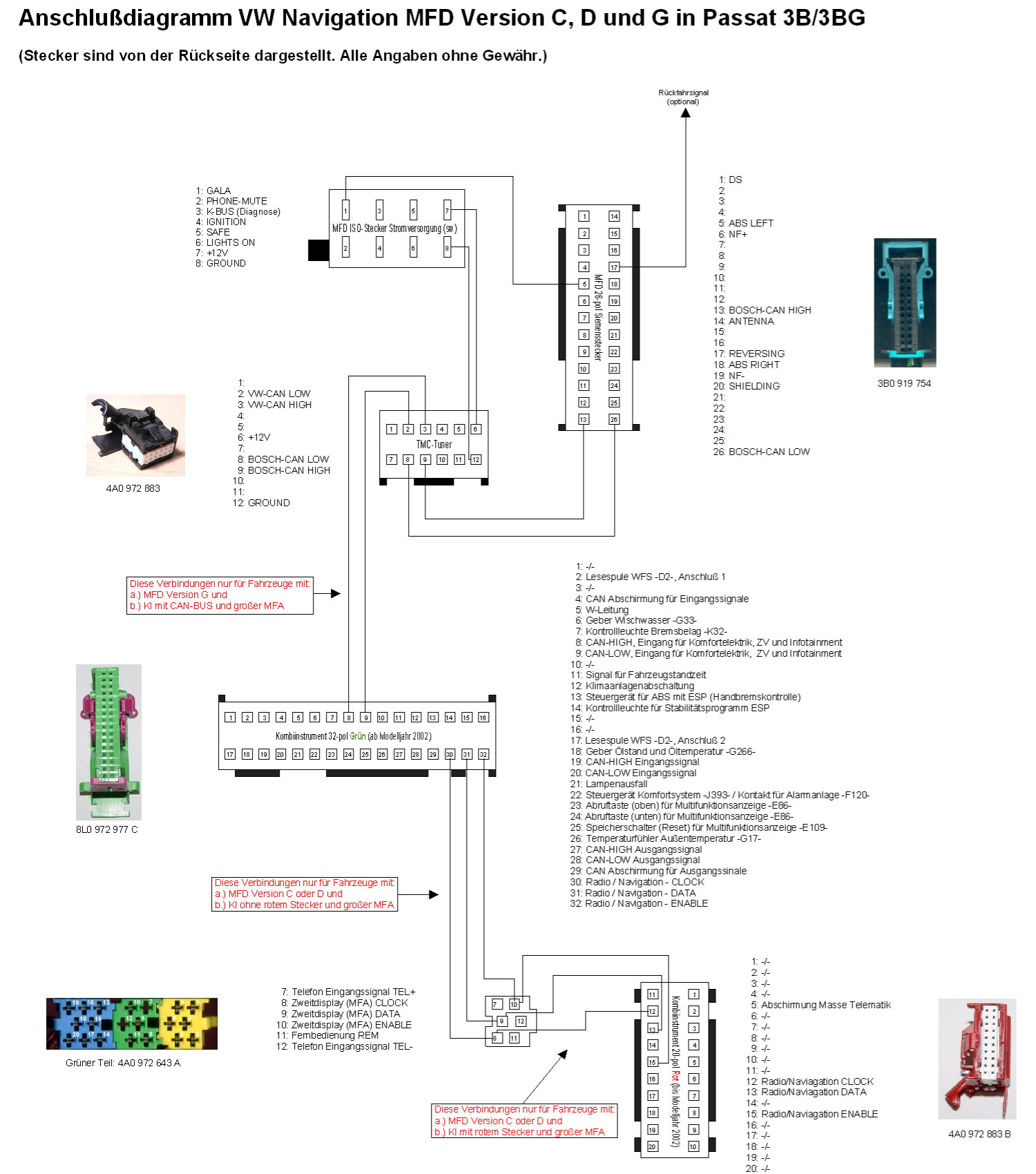

Schau mal hier das siehste was du nur anklemmen musst.
CAN Bus (optimal für nicht DX Geräte)
Geschwindigkeitssignal (Gala)
Rückfahrsignal
Klemme 15 (Zündungsplus
Danke dir nochmal für deine Antworten ! 🙂
Hatte jetzt gerade eben durch nen dummen zufall ne Anleitung gefunden wo bei steht wo ich die Kabel finde. Allerdings werde ich aus einem Satz nicht so ganz schlau ,,um die Kabel an das ABS signal anschließen zu können muss man jediglich die kabel freilegen – trennen :drink: – abisolieren und dann entsprechend der eingefärbten Leitungen zum Navi anschließen – danach mit Schrumpfschlauch eingeschrumpft,, Weiß ja nicht so ganz was ich davon halten soll :/
Hab vorhin auch noch gelesen gehabt das es gar nicht so notwendig wäre dieses Gala signal anzuklemmen. Prinzipiell kann ich auch damit leben bevor ich da noch irgendwas kaputt mache. Und auch das Rückfahrlichtsignal soll wohl kein muss sein.
Bin gerade ein wenig verwirrt ^_^
Klemm das an was ich oben geschrieben habe und dann sollte es laufen.
Gala musst du haben sonst weiß er doch gar nicht wie schnell du unterwegs bist
Ja ,schliess einfach die ABS Kabel von deinem Siemensstecker an das Gala Signal vom radio.Das Rückfahrsignal habe ich nicht angeschlossen(War mir zuviel arbeit) und es funktioniert alles
habe jetzt das gleich vor wie der themenersteller,
meine frage wäre nur hat mein bora schon can-bus?? weil sonst wären es ja nur ein paar kabel die man anklemmen muss: klemme 15, abs, masse, die 2 iso stecker und die antenne. Sehe ich das so richtig??
habe in einer anderen forum eine andere einbauanleitung gefunden.
in der schreiben sie als ein punkt: "jetzt noch eine Brücke am Schwarzen ISO Stecker (Spannung) von Pin 5 nach Pin 7" was bringt das oder für welche funktion ist das gut??
habe in einer anderen forum eine andere einbauanleitung gefunden.
in der schreiben sie als ein punkt: "jetzt noch eine Brücke am Schwarzen ISO Stecker (Spannung) von Pin 5 nach Pin 7" was bringt das oder für welche funktion ist das gut??
bin mir net sicher aber das soll glaubich bewirken das die sender gespeichert bleiben und du nicht jedesmal suchen musst… verbessert mich wenn ich falsch liege!!!
ja.das ist so.ist für safe signal.ist aber nur dann nötig wenn ein adapterkabel den pin 5 nicht hat.im grunde ist es aber immer voll ausgelegt.beim original bora isostecker braucht man nix machen es ist schon alles da was zum einbau man braucht.man macht sich komischer weise mehr gedanken wegen einbau als man es braucht.es ist simpel und einfach.mit richtigen adaptern ist es kinderleicht.
@Quierschda: hol dir den Adapter welcher dir in einer andere thema gezeigt wurde und gut ist es.es hatt halles notwendiges was du brauchst zum einbau ,und mein tip ist: konzentrier dich auf eine einbauanleitung,sonst verlirst du die übersicht.
wollte heute meine siemensstecker verbauen. dabei ist mir aufgefallen das der nur 5 kabel besitzt. canbus 2X, ABS 2X, KL15 1. aber wo ist mein kabel für rückfahrsignal??
und gleich noch eine frage: das galasignal lege ich auf ein oder alle beide ABS leitungen??
habe ich eigentlich einen vorteil wenn ich mir bei der version g den can-bus anschließe?? so weit ich weiss ist das nur für nicht dx geräte gut.
Schau mal hier..
drück mich
Da hatte ich mal was bezüglich verkabeln geschrieben
ja wie ich das ganze anschließe habe ich verstanden. leider ist bei dem stecker den ich bekommen habe auf pin 4,5,13,18,26 ein kabel.
und wie bekomme ich die jetzt umgepinnt??ohne das die pins kaputt gehen.
