hinter dem fis is ne orange platte um die roten leds diffuser zu machen und dahinter is noch ne rasterplatte damit werden wohl die linien schärfer.. kein plan frag mich net. die platte bleibt drin und die orange folie tauscht man und gut. carbon sieht cool aus, mir wärs aber zu extrem

aso verstehe!! andere frage wie kann ich den tacho im ausgebautem zustand testen also nur die beleuchtung?

ohne kabelbaum usw… auto steht in meiner werkstatt und tacho ist bei mir daheim und wird daheim umgebaut!! was tun ???

Gruss…

boa alle bilder weg :wuetend: obwohl da steht "max. Einzeldateigröße: 2MB"

cu

Kannst sie doch beim uploaden gleich verkleinern lassen wo is das problem?

hey leute ich finde es auch ned leiwand es sollte automatisch verkleinert werden gibt es schon in viele foren!!

Somit gibts auch keine Probs mehr!!

Aber bitte zum Thema zurück!!!! :danke:

leiwand ?

Das mit den Bildern kapier ich auch nicht … die Bilder die angehängt werden werden ja auch automatisch verkleinert! Steht da nicht "3423×3490 wurde auf 22 % verkleinert" in sonem Rahmen …

die bilder die woanders hochgeladen werden verursachen doch keinen traffic oder ähnliches – und das Forum gleicht doch die Größe so an das es den Beitragsbereich nicht verlässt – naja das unerklärliche 800×600 :rolleyes:

anyways … in wieweit darf man sonen Tacho eigentlich modden ?
ich hab irgendwie die blöde idee die zeiger teilweise zu verdecken … so mäßig:

boa alle bilder weg :wuetend: obwohl da steht "max. Einzeldateigröße: 2MB"

so ein quatsch, hätt ich mir echt sparen können, naja wird anscheinend nicht von jeden hilfe gebraucht.

es hätte gereicht wenn die größe geändert hättest, jeder admin kann das.

kann ja auch nichts dafür wenn ich am lappi nichts machen kann

cu

Es steht aber auch Max. 600×800. 😉
Du hast bei der Anmeldung die Boardregeln gelesen und akzeptiert, wenn man sich nicht daran hält muß man mit sowas rechnen.
Sicher hätt ich sie verkleinern können, aber…. das ist nicht meine Arbeit hier. Wenn was nicht passt wirds gelöscht oder drauf aufmerksam gemacht.
Wenn ich bei jeden falschen Bild selber alles umändern würde, wär ich den ganzen Tag beschäftigt, dafür ist jeder selbst verantwortlich.
Du kannst sie auch auf Uploadseiten wie http://www.abload.de/ automatisch verkleinen lassen.

EDIT:
ach ja, wenn irgendwer "wieder mal" über diese Regel dikutieren will, kann er ja einen extra Beitrag aufmachen (bei dem man sicher wieder auf das selbe wie immer kommt).
Zurück zum Thema!

kann mir jemand erklären wie ich die tachobeleuchtung im ausgebautem Zustand testen kann???

:danke: gruss…

naja wiedem auch sei. ich werd das wohl mit den bildern lassen. keen bock uff das theater wegen so ne pillepalle.habe in den anderen beiträgen von mir selber alles gelöscht. braucht ja eh keiner. da schreibt und erklärt was aber ohne die bilder wohl sinnlos. nönö darüber zu diskudieren habsch keen bock drauf. für mich hat sich das erledigt. tztzt von wegen hinweis….

@ Fanaticbora … indem du ein entrsprechenden stecker nimmst und da saft druff gibst auf die enteprechenden pinns oder weist wo man auf der platiene 12 V anklemmen kann. ich hab da kein plassen schimmer.

Sicher kann ich auch nicht sagen wie man den zum Leuchten bringt. Ich kann dir nur sagen….
Vom Lichtschalter kommt Beleuchtungsplus auf Pin 20, Steckverbindung 32-fach blau
und es gibt 2 Masseverbindungen auf Pin 9 und Pin 24, Steckverbindung 32-fach blau

laut Schaltplan ab Mai 99.

Garantieren kann ich für nichts.

Ist es bei jedem Tacho gleich die Pin belegung??

Naja den Stecker hab ich nicht und einen gebrauchten zu finden wird schwer!!!

Und was wichtig ist wird der Tacho auch mit 12V angesteuert??

Gruss..

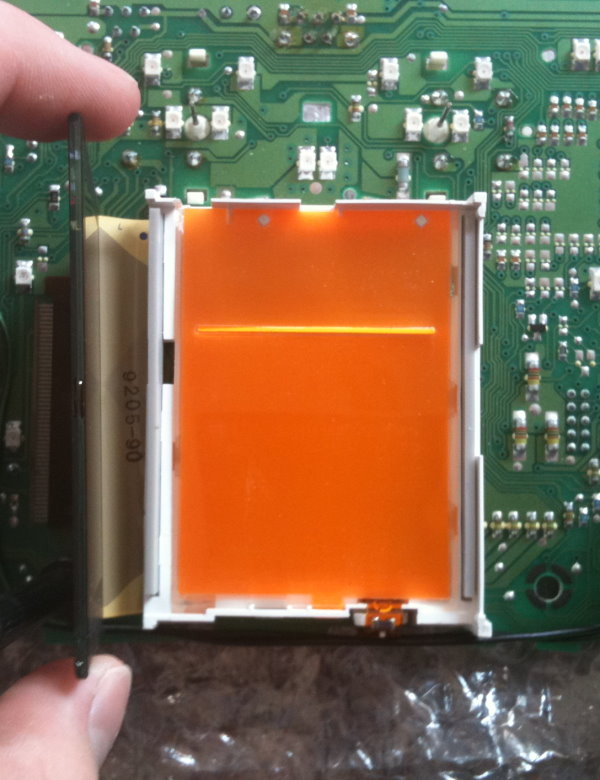

hinter dem fis is ne orange platte um die roten leds diffuser zu machen und dahinter is noch ne rasterplatte damit werden wohl die linien schärfer.. kein plan frag mich net. die platte bleibt drin und die orange folie tauscht man und gut. carbon sieht cool aus, mir wärs aber zu extrem

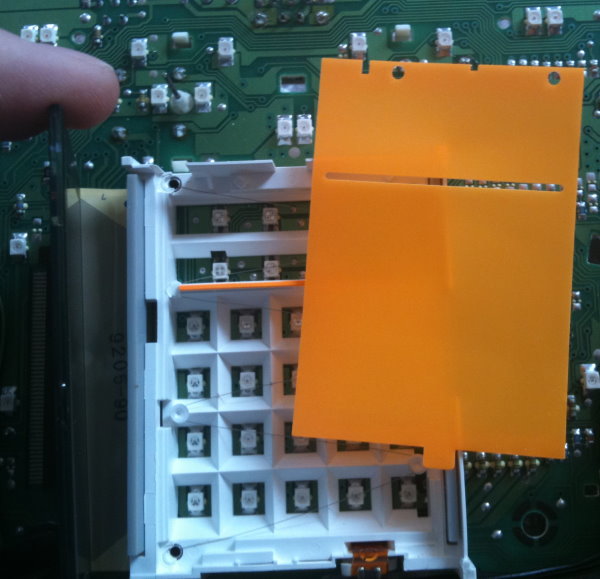

So hab mal fotos gemacht….

So zum verstäntniss die Orange Folie wird gegen eine Inventierfolie getauscht???

Und die SMD gegen weisse dann ist das ergebniss schwarzes Display mit weisser Schrift oder???

Edit: Hat wer die Genaue Pinbelegung für SE TACHO??

:danke:

Inverterfolie brauchst du nicht, da du nichts mehr invertieren mußt.
Brauchst nur die orange Folie rausnehmen und weiße LED einbauen.

Das schwarz ist dann aber sicher nicht tiefschwarz, eher grau oder hellgrau würd ich sagen.
Original leuchtet das orange ja auch etwas durch.

Ach ja, die Tachobeleuchtung hat 12 Volt.
Komisch das sich keiner meldet, wo es doch so viele gibt die ihn schon umgebaut haben….

was wäre wenn ich trotzdem eine inverterfolie hingeben würde? -> Damit das Display ganz schwarz ist!!

Wichtig bei der Pinbelegung ist das ich die Beleuchtung und die 3 Display testen kann!! (im ausgebauten zustand!!)

:danke: Gruss…

also bei mir is das tiefschwarz mit rotem display. da is ja noch ne 2te platte die das licht bricht. bei mir is da nichts orange durchleuchtend gewesen..
