Hi!

Frage kann man das grosse FIS Display auch polarisieren???

eventuell schwarz weiss??

Und wie genau funktioniert das?

gruss…

Polarisieren kannst du jedes LCD-Display…
Wobei das MFA-Display ja auch schon invertiert ist, die Beleuchtung ist immer an und die Schrift leuchtet, nicht der Hintergrund…

Napkin oder irgendwer hatte doch seine MFA Beleuchtung geändert…

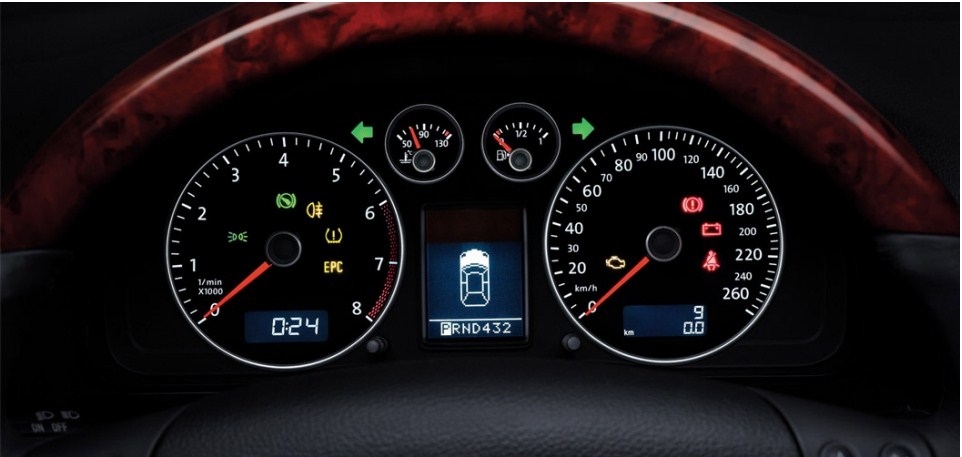

Der China-Passat hat da auch was feines…

was ich laut guggle weiss ist die farbe ändert sich je nach winkel der folie!!??

aber was für eine rolle spielt die original farbe der displays!!??

eben wie bei unseren VW Displays Rot wie ändert sich da die farbe??

Gruss…

Die Farbe ändert sich nicht, das Display wird nur invertiert.

kannst das genauer erklären!!

du hast immer die farbe wie deine beleuchtung, also wenn ich jetzt weise LEDs rein bauen würde hätt ich nicht den text und zeichen rot sondern weis, die farbe selber kannst du nicht beeinflussen, sondern nur die intensität. wenn man nun das FIS invertieren würde hättest du ein farbigen(jenachdem was für eine hintergrundfarbe du hast) hinteegrund und hättest sein text u.s.w. Schwarz so wie bein KM zähler.

Gruß

aso jetzt verstehe ich das heisst im klartext wenn ich z.b. ein schwarz/weisses bild habe und es invertiere ist es dann weiss/schwarz !!

So jetzt ist das FIS Display bei unseren Tachos ein geschlossenes Produkt wo man die led nicht ändern kann oder!?

Danke gruss..

edit:@ 1.8T_Vari_Fahrer

hast du erfahrung mit SMD löten? ist es sehr schwer? ich bin jetzt nicht unbeholfen hab auch schon oft gelötet!!

was kann im schlimmsten fall passieren Platine kaputt?

Die Farbe ändert sich nicht, das Display wird nur invertiert.

wie genau funktioniert das mit dem invertieren, Anleitund wäre nicht schlecht!! meine jetzt beim Km-Stand und kleines MFA, sowie Klima…

??? löt die leds vom mfa auf weiß um und dann ist es weiß. versteh das problem net ganz 😉

Habe zwar keine Ahnung was da in dem Video steht, aber ich denke mal das man ganz gut erkennen kann was man mit der Invertervolie machen kann.

[media] http://www.youtube.com/watch?v=H6mKiImQLdQ [/media]

In dem Video kann man es schon sehr gut erkennen.

Auf dem Display ist eine Polarisationsfolie, duch diese werden die Zeichen sichtbar. Ohne dieser Folie würde man gar nichts sehen.
Um das Display zu invertieren (oder die Farbe ändern) muß man diese Folie runter machen und (einen neue) in einem anderen Winkel raufgeben.

Wenn man eine neue Folie besorgt kann man die alte vorsichtig runterziehen. Sie wird knicken und ist dann unbrauchbar.
Man kann auch die alte vorsichtig ohne knicken abmachen, dann kann man diese einfach umdrehen und wiederverwenden.
Das abmachen ist nicht ganz einfach, weil sie aufgeklebt ist. Am besten mit einem Heißluftfön vorsichtig etwas erwärmen und mit einem Cuttermesser (im richtigen Winkel) runterschneiden.
Am Rand aufpassen das man nicht reinschneidet, in der Mitte kann nicht viel passieren.
Das gefährlichste daran ist das das Display brechen könnte. Die werden mittlerweile sehr dünn hergesellt.
Wenn man die Folie runter hat, alles mit Aceton o.ä. komplett vom Kleber und Fettrückständen befreien.
Jetzt kann man die Folie einfach umdrehen und drauflegen. Beim einbauen wird die normal so festgeklemmt, das sie nicht mehr verrutschen kann.

Es gibt 2 Arten wie man die Folie verwenden kann. Einmal sind die Zeichen als schwarze Balken sichtbar mit durchsichtigem Hintergrund und invertiert ist das rundherrum Schwarz und die Zeichen duchsichtig.
Die Farbe ergibt sich dann duch die Hintergrundbeleuchtung.
z.b.
weiße Beleuchtung = schwarze Zeichen mit weißem Hintergrund
oder invertiert
weiße Beleuchtung = weiße Zeichen mit schwarzem Hintergrund

Jetzt gibt es aber nicht nur das schwarz, sondern je nach Winkel auch noch die Zwischenfarben (der Folie, nicht die Beleuchtung!). Bei 45° Winkel hat man einen Kontrast von 1:1, das heißt die Zeichen und der Hintergrund haben die selbe Farbe.
Die Farbe ist hier abhängig von der verwendeten Folie. Die kann mehr ins bläuliche gehen (wie bei VW) oder mehr grünlich… das ist unterschiedlich.
Je nach Winkel hat man unterschiedlichen Kontrast mit unterschiedlichen Farben.

Original ist im Bora eine dunkelblaue Schrift (duch die Folie) mit hellblauer Beleuchtung (durch die LEDs)

Ganz speziell jetzt hat schon jemand oder kann man das Grosse FIS Display irgendwie änderen/intervenieren led beleuchtung änderen???

Das würde mich sehr stark interessieren!!

Ich hätte das display gerne schwarz mit weisser schrift!

Danke gruss…

Stelle mir Weiß da sehr schwierig vor. Ich hab es mal an einem anderen Tacho probiert der vorher grün war: KM/MFA – Anzeige invertiert und weiße SMD's verwendet. Sah scheixxe aus
da das weiß nicht richtig rüber gekommen ist.

das mfa hat überhaupt keine invertier folie verbaut. da machste die orange platte raus und ersetzt sie durch ne diffusionsfolie oder 2 hintereinander, lötest die leds auf weiß um und tada du hast weise schrift und weiße bilder.

ich mach nachhermal bilder

:bounce: yeahh mach bilder yeaaaahhhhhhhh!!!

welche orange platte?

hinter dem display sind auch led/smds ???

danke….:top:

edit:

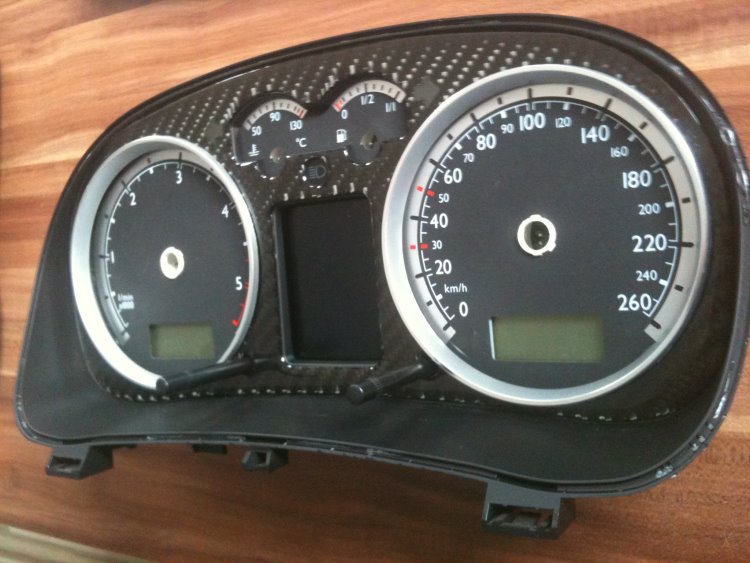

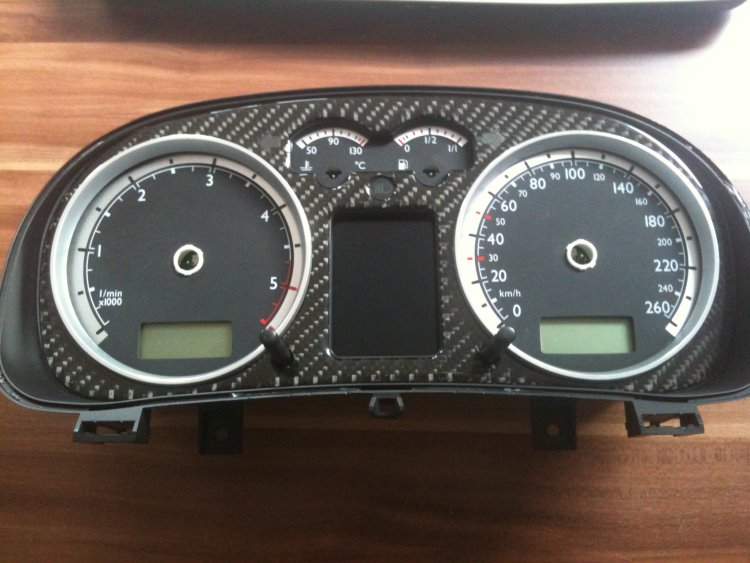

was sagt ihr carbon Ja oder Nein ???
