Sicherungsfarben
30 A – grün
25 A – weiß
20 A – gelb
15 A – blau
10 A – rot
7,5 A – braun
5 A – beige
3 A – lila

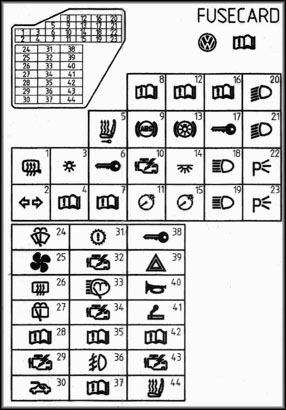

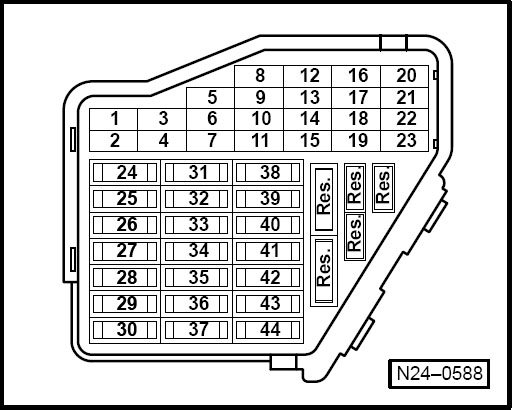

Sicherungsbelegung im Sicherungshalter, Schalttafel links
1 – Beheizbare Scheibenwaschdüsen und Steuerspannung Memoy Sitze 10A
2 – Blinkanlage 10A
3 – Handsschuhfachleuchte 5A
4 – Kennzeichenleuchten 5A
5 – Komfortelektronik, Geschwindigkeitsregelanlage (GRA), Climatronic,
Steuergerät für Beheizbaren Faherersitz, – Beifahersitz 7,5A
6 – Zentralverriegelung 5A
7 – Rückleuchten 10A
8 – Telefonanlage 5A
9 – ABS 5A
10 – Motorsteuerung Benziner 10A
11 – Schalttafeleinsatz, Magnet für Wählhebelsperre 5A
12 – Spannungsversorgung für Anschluß Eigendiagnose, Telefonanlage 7,5A
13 – Bremsleuchten
14 – Innenraumbeleuchtung, Zentralverriegelung 10A
– Innenleuchte 5A
15 – Schalttafeleinsatz, Automatisches Getriebe 5A
16 – Magnetkupplung, Kühlerlüfternachlauf 10A
17 – nicht belegt
18 – Fernlicht Scheinwerfer rechts 10A
19 – Fernlicht Scheinwerfer links 10A
20 – Abblendlicht Scheinwerfer rechts. Leuchtweitenregulierung 10A
21 – Abblendlicht Scheinwerfer links 10A
22 – Standlicht rechts 5A
23 – Standlicht links 5A
24 – Scheibenwischeranalge 20A
25 – Frischluftgebläse. Umluftanalge, Klimaanlage, Climatronic 25A
26 – Heckscheibenheizung, beheizbare Außenspiegel (bei Fahrzeugen ohne el. Fensterheber) 20A
27 – Heckwischer 10A
28 – Kraftstoffpumpe 15A
29 – Motorsteuerung Benziner 15A
– Motorsteuerung Diesel 10A
30 – Schiebedach 20A
31 – Automatisches Getriebe 20A
32 – Motorsteuerung Einspritzventile 10A
– Motorsteuerung Diesel 15A
33 – Seinwerferreinigungsanalge 20A
34 – Motorsteuerung 10A
35 – Steckdose für Anhängerbetrieb 30A
36 – Nebelscheinwerfer und Nebelschlußleuchte 15A
37 – S-Kontakt 10A
38 – Kofferraumleuchte, Zentralverriegelung 15A
39 – Warnblinkanlage 15A
40 – Doppeltonhorn 20A
41 – Zigarrenanzünder 15A
42 – Radio 25A
43 – Motorsteuerung 10A
44 – Sitzheizung 15A

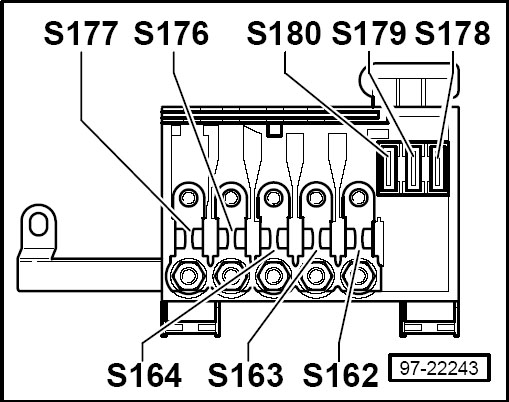

Sicherungsbelegung im Sicherungshalter/Batterie
S162 – Glühstiftkerzenheizung 50A
S163 – Motorsteuerung 50A
S164 – Lüfter für Kühlmittel 30A
S176 – Innenraum 110A
S177 – Drehstromgenerator (90A) 110A
– Drehstromgenerator (120A) 150A
S178 – ABS (Pumpe) 30A
S179 – ABS 30A
S180 – Lüfter für Kühlmittel 30A

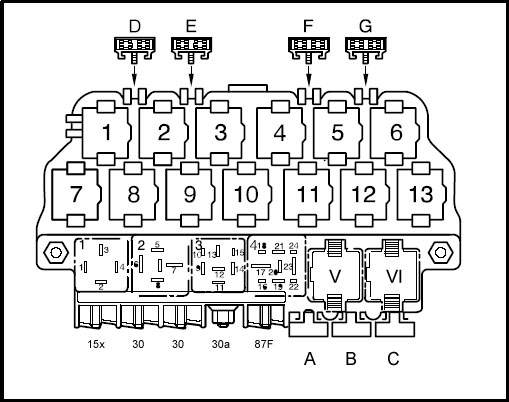

Sicherungsbelegung auf dem 13-fachen Zusatzrelaisträger:
D – nicht belegt
E – Sicherung für Fensterheber hinten (die wurde aber anscheinend nie verwendet. Sie steht nicht im Schaltplan und ist auch in meinem Bora nicht vorhanden)
F – Sicherung für DWA Blinker, 15A
G – Sicherung für DWA Horn, 15A
Sicherungsbelegung auf der Relaisplatte
A – Sicherung für Sitzverstellung, Thermosicherung 30A
B – nicht belegt
C – Sicherung für Fensterheber, Zentralverriegelung und beheizbare Außenspiegel (nur bei Fahrzeugen
mit Komfortsystem und elektrischen Fensterhebern), Thermosicherung 30A
(mit der Reihenfolge nimmt es VW hier offensichtlich nicht so genau, das Komfortsystem kann auch auf "A" belegt sein, wenn keine Sitzverstellung vorhanden ist)
1A :biglaugh:
He Klasse die Suche bringt ja was !!
Aber…. wo sitzt denn der 13 fache Relaishalter, weil ich die Sicherungen kontrollieren muss ???
Edit: Habs gefunden Klasse Forum da funzt die Suche sogar richtig !!!
Gruß Jochen
Wie nennt man einen Kindersitz in einem SUV(Möchtegerngeländewagen) ???
Ganz einfach ! Zwergenadapter im Hausfrauenpanzer !!!
Ich habe mal an den Sicherungen herum gesteckt seidem läuchtet der Airbag auf aber weis ned welche Sicherung das ist und ich lese es auch im Forum nicht raus :unsure: könnt ihr mir vl. helfen??
Lg Emanuel
wenn die Airbagleuchte mal leuchtet, kann man sie nur mittels Programmiergerät in der Software ausschalten.
ahh ok super danke ???
und was ist mit der Sicherungsbelegung 44, was für eine Sicherung kommt da rein 😉 🙂 :biglaugh:
15A bei der 44.
[url=http://www.bora-forum.de/board/index.php?showtopic=349]>Hier gehts zu meinem Bora
Wie viel Ampere haben denn die Sicherungen auf der Relaisplatte?
Ich möchte nämlich neue Sitze mit el. Sitzverstellung dort anschließen. Ist das so ohne weiteres möglich? Also einfach irgendwie da ein Kabel anklemmen und eine Sicherung reindrücken?
(Sitze haben nur el. Lordosestützen, also nur PLUS und MINUS)
Bei Sicherung #5 hat sich auch ein Schreibfehler eingeschlichen. Dort steht "Gescheingkeitsregelanlage (GRA)", das soll bestimmt Geschwindigkeitsregelanlage heißen. =)
Bei Sicherung #10 auch. Dort steht "Motorsteuerung Bneziner 10A". Gemeint ist bestimmt "Benziner"
Danke, die Liste wurde aktualisiert.
Der Schaltplan ist hier etwas ungenau.
Dort steht das die Sicherung am Zusatzrelaisträger sein soll, aber anscheinend ist es die auf der Relaisplatte.
Das ist auch keine normale Sicherung, sondern eine Thermosicherung. (genaueres kann ich dazu auch nicht sagen)
Es ist dort auch kein Sicherungshalter vorhanden, dieser wird extra dafür raufgesteckt. Das ist ein einzelnes Teil.
Wie ich oben jetzt auch dazu geschrieben habe, nimmt es VW mit der Reihenfolge auch nicht so genau. Wenn dort eine Sicherung benötigt wird, wird dieser Halter einfach am ersten freien Platz eingesteckt.
