Danke für den Tipp,
ja PIN5 wird geschalten und zwar zu PIN6 und PIN3 daher hab ich in dort oben eingezeichnet weil der Strom dorthin fließt bei Schalter EIN.
Beleuchtungsplus kommt von PIN 1 richtig.
Ich habe ja meine LED Beleuchtung (PIN5) auch über das Beleuchtungsplus angeschlossen ist also das selbe wie PIN1 vom Beleuchtungsplus.
Da der Schalter nur bei eingeschaltetem Licht die Innenbeleuchtung einschalten soll.

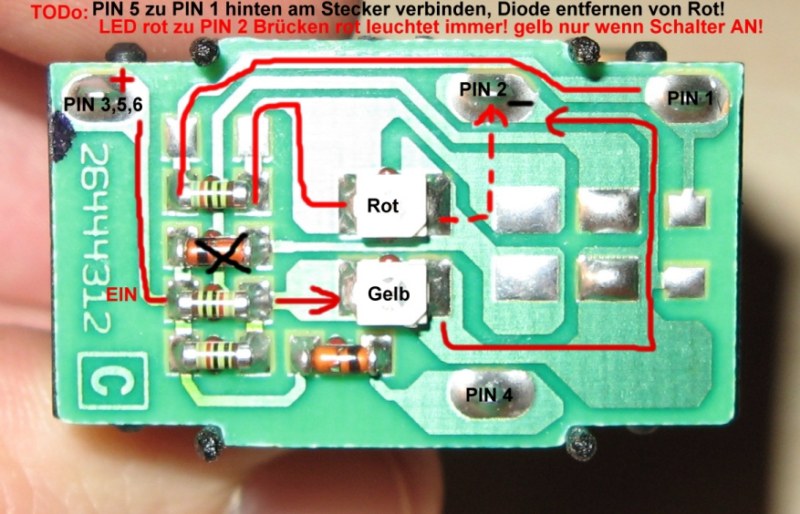

Das mit der Brücke werd ich mal versuchen, hab mir auch schon sowas gedacht das die Diode stört.

So ich hab die LÖSUNG! Danke nochmal für die Hilfe! :biglaugh:

Jetzt muss ich mir nur noch ein Lötgerät besorgen kannst du mir eins empfehlen?

Hab mal schnell was rausgesucht, würde die reichen? Ja ich weiss ist nur billigst aber ich mach damit ja nich viel….
http://cgi.ebay.de/Loetstation-ZD-99-150-C…=item5ad4bad56c

für ab und zu mal ne kleinigkeit ist die sicher nicht schlecht.

Freut mich das es funktioniert.

Also wenn ich bei meinen Schalter auf Pin 1 Plus legen und auf Pin 2 Masse leuchten bei mir alle beiden Led’s ^_^
Aber wenn ich auf Pin 1 Plus lege und auf Pin 6 Masse lege leuchtet die rote Led,
Und wenn ich auf Pin 6 Plus lege und auf Pin 2 Masse geht nur die gelbe Led an.

Wollte eigendlich den Schalter als unterbrecher nehmen, der nur rot Leuchtet wenn ich das Standlich an habe.

Auf welche Pins muß ich denn gehen wenn ich eine +12V Leitungunterbrechen möchte B) " Knopf raus offen / Knopf gedrückt unterbrochen " und nur die Standlicht beleuchtung ???

Wäre über eine Hilfe sehr dankbar 😀

MfG Aero :ph34r:

Auf welche Pins muß ich denn gehen wenn ich eine +12V Leitungunterbrechen möchte frage.gif " Knopf raus geschlossen / Knopf gedrückt unterbrochen

das geht nicht, weil diese Schalter nur einen Schließerkontakt hat.
