Borandreas, M-A-X und ich haben mal eine einstiegsbeleuchtung mit 80 leds pro fahrzeug bei uns verbaut.

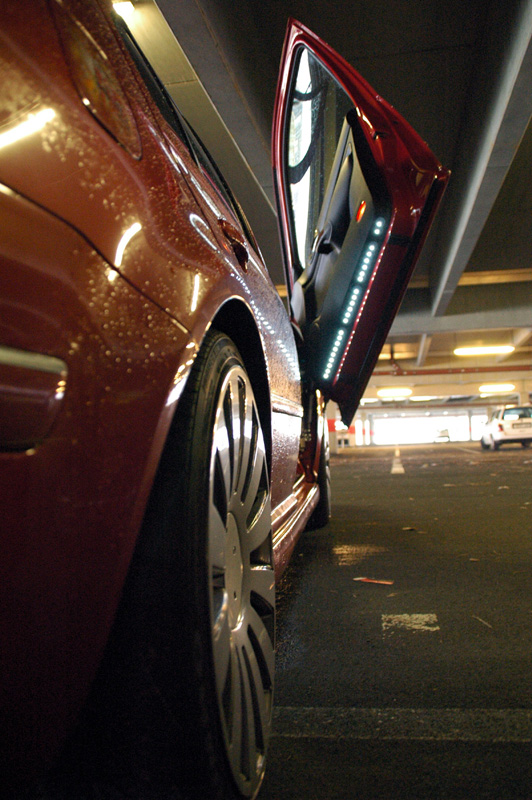

ergebnis:
mehr, schlechtere und grössere bilder gibt es hier
wir haben natürlich zuerst die pappen demontiert 🙂
danach die abstände verteilt, angezeichnet und mit einem 6,5mm bohrer gebohrt (6,5 wegen den fassungen)
bild 1
alle leds wurden abgeschliffen damit sie mit der oberseite der fassung bündig abschliessen.
bild 2
fassungen in den löchern gesteckt, eben mit nem 5mm bohrer in den fassungen rumgestochert damit die form wieder stimmt und danach die leds reingesteckt.
bild 3
und von hinten siehts danach so aus
bild 4
die beinchen haben wir an einer seite alle mit einem massiven 1,5mm² draht verbunden. die anderen beinchen haben wir zuerst gekürzt, an jedem einen wiederstand angelötet und danach auch mit einem draht verbunden.
bild 5
sicherheitshalber noch auf jeder led einen tropfen heisskleber, anschlussdrähte drann, fertig
Hab nicht so viele genommen, aber dennoch siehts gut aus 😮
schon länger her :top:
MfG 😉
ick hab auch welche zwar nur 9 led’s pro seite und in weiß….
Kein einer von euch einige Artikelnummer zu den LED’s, Haltern und Widerständen posten.
Eventuell einen kleinen Schlatplan um Herr des Kabelsalates zu werden :top:
Da kaufe ich immer alles.
LEDs mit Zubehör
http://cgi.ebay.de/20-Stk-LED-blau-3mm-720…93%3A1|294%3A50
Montageringe
http://cgi.ebay.de/20-x-Montageringe-fuer-…93%3A1|294%3A30
Dazu brauchst auch kein Schaltplan.
Langes Beinchen kommt der Widerstand ran plus Kabel und
Kurzes Beinchen ist die Masseleitung
Kann man eigentlich nichts falsch machen
bei ebay da gibs auch schon fertig gelötette LED’s, in verschiedenen farben und mit ca.20cm langen leitungen dran und noch fassungen dazu….
Naja ist ja 100 Fach teurer, 10 LEDs und Widerstände kosten ja grad mal ein Euro.
Dann lieber selber machen.
Wie Krabbe schon sagte: Dazu brauchst auch kein Schaltplan.
Langes Beinchen kommt der Widerstand ran plus Kabel und
Kurzes Beinchen ist die Masseleitung
:rolleyes:
Cool, danke
d,h, einfach alle LED’s mit Widerstand parallel verkabeln und dann past das schon
:top:
das meiner mit 23 leds pro tür :top:
Genau, alles ganz einfach Parralel verkabeln.
Einstecken oder kleben – Saft rauf und Schick :biglaugh:
Da kaufe ich immer alles.
LEDs mit Zubehör
http://cgi.ebay.de/20-Stk-LED-blau-3mm-720…93%3A1|294%3A50Montageringe
http://cgi.ebay.de/20-x-Montageringe-fuer-…93%3A1|294%3A30Dazu brauchst auch kein Schaltplan.
Langes Beinchen kommt der Widerstand ran plus Kabel und
Kurzes Beinchen ist die MasseleitungKann man eigentlich nichts falsch machen
hab ich auch bei meinem altem Golf gemacht, würde aber lieber auf Flachkopf Led’s zugreifen, da sie einen größeren Ausstrahlungswinkel haben.
wir haben den standard leds den kopf geplant für bessere leistung :respekt:
Gruà Andreas
– VW Bora 5V – [url=http://www.bora-forum.de/board/index.php?showtopic=237]> meine Zicke
…hüte dich vor der dunklen Seite der Macht…
dess ist alles typisiert 😉
Bessere Leistung würde ich nicht sagen *g*
Es wird ganz einfach der Abstrahlwinkel von ca 15-30° auf 120-150° erweitert 😉
Bessere Leistung würde ich nicht sagen *g*
Es wird ganz einfach der Abstrahlwinkel von ca 15-30° auf 120-150° erweitert 😉
klugscheißer, wusstest doch was gemeint ist, oder ?!
Gruà Andreas
– VW Bora 5V – [url=http://www.bora-forum.de/board/index.php?showtopic=237]> meine Zicke
…hüte dich vor der dunklen Seite der Macht…
dess ist alles typisiert 😉
Richtig
Klaro, hab ich bei meinen für die Türgriffbeleuchtung auch gemacht:
LED original:
LED plan geschliffen mit 180er und dann mit 400er fein geschliffen:
Experimentieren gelungen *g*
Leuchtkegel is jetzt perfekt, damit des bei den Türgriffen einbaun kannst!!
