chefkoch , wolltest du mir nicht noch was schicken ???
ich hab glaub ich ein verständnisproblem. kann ich nicht einfach bei 6 leds die jeweils mit ca 400mA laufen sollen sowas hier nehmen?
Stromquelle
weil jede led will doch den strom oder? also wären das ja 2400mA für 6 leds bei 400mA oder in dem fall halt dann um die 470mA?
oder ist das n totaler denkfehler?
ich würd halt 2 3er reihen mit je 3 leds machen. also 3 leds in reihe und dann jeweils 2mal paralell drauf auf die stromquelle.
oder bräuchte ich da dann ne 1200mA stromquelle? bin grad voll verplant sorry
Wenn man LEDs in Reihe schaltet fließt duch jede LED der selbe Strom und die Spannung teilt sich auf die LEDs auf.
Wenn man LEDs parallel schaltet, liegt an jeder LED die selbe Spannung an und der Strom teilt sich auf.
1 LED benötigt z.b. 400mA.
3 LEDs in Reihe benötigen trotzdem 400mA. Es fleißt nur einmal der ganze Strom duch alle LEDs duch und teilt sich nicht auf.
Was sich in diesen Fall aufteilt ist die Spannung.
An jeder der 3 LED ist ein Spannungsabfall von z.b. 3 Volt. diesen muß man zusammenrechnen. Dadurch ergibt sich eine Mindestversorgungsspannung von 9 Volt. (+ der Spannungsabfall am Regler)
ich würd halt 2 3er reihen mit je 3 leds machen. also 3 leds in reihe und dann jeweils 2mal paralell
Eine Reihe mit 3 LEDs = 400mA = 9Volt
2 x (parallel) Eine Reihe mit 3 LEDs = 800mA (parallel – Strom teilt sich auf) = 9 Volt (parallel – Spannung bleibt gleich)
argh.. stimmt.. oh man scheiss e-technik is echt zu lang her…
also bräucht ich irgendwas mit 800mA und zum abdimmen einen in ca 500mA
dann würde der lm 317 das ja doch verkraften oder?
bin nur irritiert weil du weiter oben geschrieben hast, das 3x 500mA ja schon 1,5 A sind .. und jetzt auf einmal geht es doch…
weisst was ich meine?
ja, ich denke das die 500mA nicht sehr viel Helligkeitsunterschied machen, muß man ausprobieren.
mit 2x3er Reihe würde es sich ausgehen, vorausgesetzt man kommt mit dem Spannungsabfall am Regler noch auf die 9 Volt.
bin nur irritiert weil du weiter oben geschrieben hast, das 3x 500mA ja schon 1,5 A sind .. und jetzt auf einmal geht es doch…
Da mußt du dich endlich mal entscheiden mit welchen Strom und Spannung du sie wirklich betreiben willst.
Da war noch von 3x2er Reihe mit jeweils 500mA die Rede. (die vertragen ja bis zu 700mA)
Du könntest auch 3x2er Reihe mit 700mA machen, dann kommst du auf einen Konstatstrom von 2100mA…….
Die 400mA waren nur ein Beispiel.
der unterschied zwischen 300 und 400 ist extrem.. weil die led bei 375 glaub ich den größten wirkungsgrad hat. unter 300 siehste sie fast nicht
edit: also plan ist auf jeden 2 3er reihen.. sonst gibts zu viel wirr warr 😉 9V am LM wird zu knapp.. da muss ich mir dann doch was auf ebay organisieren was nur 2-3 V drop hat.
Ich kann nirgens was finden wo der Wirkungsgrad steht. Laut Diagramm, je höher der Strom – desto heller.
Woher willst du wissen das man mit 300 nichts mehr sieht?
gehen wir jetzt mal von den "normal" Werten aus.
350mA
3,15V
Diese braucht man um die LEDs ganz normal zu betreiben.
3×3,15=9,45 Volt für die LEDs
+ 3,8V Dropout für Regler (das ist der Maximalwert, normal ist es sogar weniger) = 13,25 Volt
Das würde sich doch ausgehen.
Strom ist 2x 350mA, wäre also 700mA gesamt. Geht sich auch noch aus mit dem LM317.
weil ich ein netzteil hab bei dem man den strom begrenzen kann 😉 und bei 170mA schaltet die grad mal ein 😡 bei 300 wirds dann langsam und bei knapp 400 ist es dann mehr wie hell. der unterschied bis 700mA ist dann meiner meinung nach garnicht mehr so krass. mit nichts sehen mein ich , dass man es am tageslicht kaum noch erkennen wird.
wenn ich 375mA freigebe, stehen am netzteil 3,4V in der digitalanzeige
Ok, wenn du sie schon am Netzteil hast, mußt du es ja wissen. 😡
jo.. wurde nach 5 jahren mal wieder eingeschalten hehe… auf jeden fall danke für die hilfe.. wird schon irgendwie rausgehen.. ich werd dann ma bilder posten

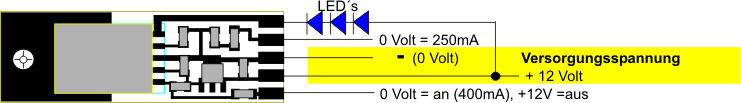

soooo….habe jetzt die schaltung für dat ding.
da werd ich mir jetzt noch ein relais kaufen, dass praktisch wenn das abblendlicht oder blinker laufen,
auf den 2ten pin von oben umschaltet und dann wars das erstmal. jetzt gehts ans basteln.
Wär interessant was das jetzt für ein Regler IC ist. <_<
kann isch dir morgen sagen.. bin heut leider net in werkstatt.. die platine ist jetzt aber ein wenig anders, da ich die untersten 2 kontakte gleich brücken hab lassen.. weil beim anschalten ja erstmal eh immer 400mA ankommen sollen
Hallo,
ich weiß der Thread ist schon etwas älter, aber ich finde die Idee echt gut und hab mir asuch schon überlegt, wie ich das mit dem dimmen hinbekomme.
Falls der Threadersteller, das Projekt beendet hat, würde ich mich über ein/zwei Bilder freuen :angry:
MfG
Ed
jo hab ich… ich hab so nen komischen trigger genommen und wenn da 12 v anliegen dimmt es von 400 auf 250ma ab. schau mal in meinem bora-thread da sind bilder
