Die Fahrzeugelektronik beim Bora ist Massegeschalten, es können nur Steuerungen angeschlossen werden, die ein Massegeschaltenes System unterstützen.
Wenn sie VW tauglich sind, ist das normal der Fall.
Stromversorgung

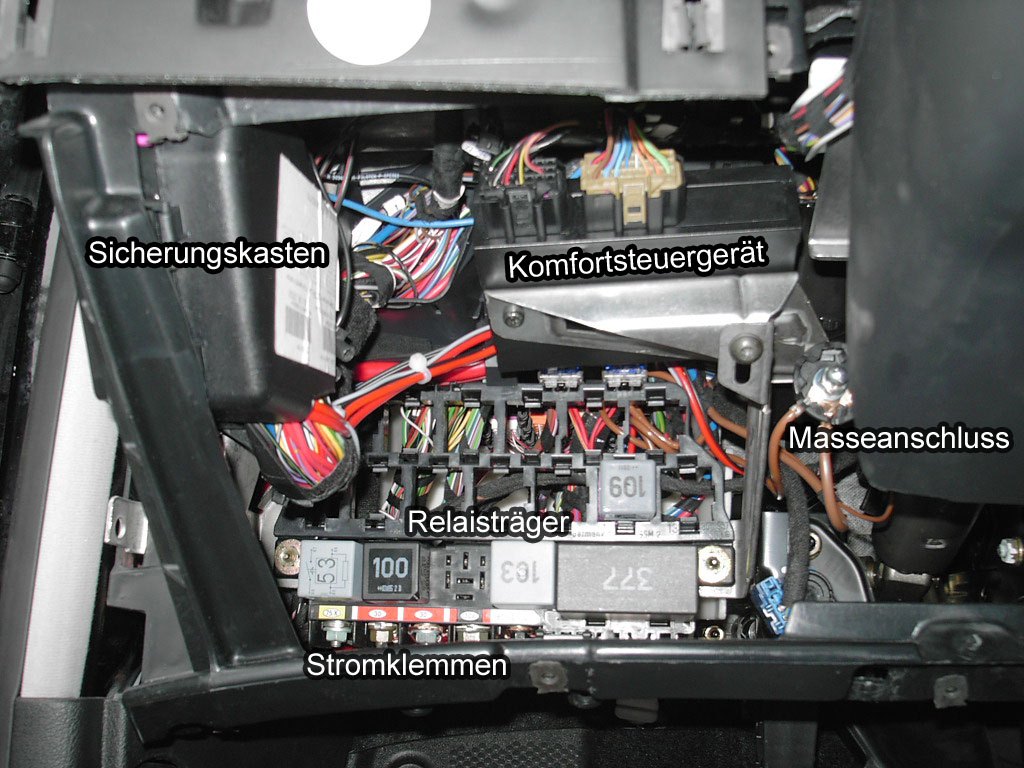

hinter den Verkleidungen unterm Lenkrad befinden sich die wichtigsten Anschlüsse. Bild 1

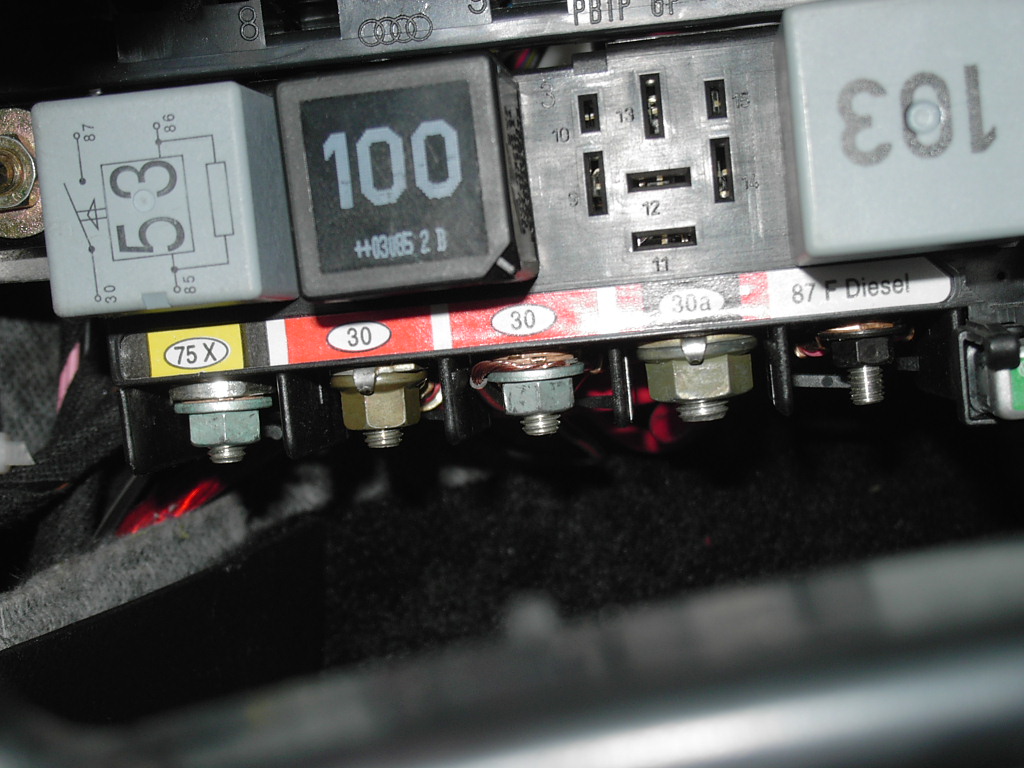

Bei den Klemmen unten kann man sich die Versorgungsspannung holen. Bild 2 der blanke Draht war nur ne Übergangslösung, da ist jetzt ein Kabelschuh dran. :biggrins:
Nicht vergessen, nach höchstens 30cm muß man eine Sicherung in die Leitung setzen!
Bei jeder Querschnitssänderung (verkleinerung) muß auch eine Sicherung gesetzt werden!
- Klemme 75X = Zündungsplus
- Klemme 30 = Dauerplus
- Klemme 30a = ?
- Klemme 87F = Zusatzheizung beim Diesel (?), ….. beim Benziner (?)
Blinker
Entweder beim Komfortsteuergerät, Warnlichtschalter oder Blinkerhebel
- Blinker links = schwarz/weiß
- Blinker rechts = schwarz/grün
Standlicht
z.b. zur optischen Anzeige der Alarmanlage statt den Blinkern
Zu finden beim Lichtschalter
- Standlicht links = grau/braun
- Standlicht rechts = grau/lila
Zentralverriegelung bei Fahrzeugen mit el. Fensterheber
Die Leitungen hierzu findet man in der Fahrertür, der Kabelstrang vom Türsteuergerät (Pin 24 und Pin 4) quer rüber Richtung Türschloss.
- Auf = grün/rot
- Zu = gelb/grün
Zentralverriegelung bei Fahrzeugen ohne el. Fensterheber
Die Leitungen hierzu verlaufen vom Türschloss, zur 10-fach Steckverbindung (braun, Pin 5 und Pin 7) unten bei der A-Säule und weiter um Komfortsteuergerät.
- Auf = gelb/grün
- Zu = gelb/blau
Komfortfunktionen Fensterheber (FH) und Schiebedach (SD)
Es können die selben Leitungen wie für die ZV verwendet werden! Hierzu wird einfach ein Masseimpuls von länger als 3 sek. auf das jeweilige Steuerkabel der ZV gegeben und somit folgende Funktionen geschaltet:
- Auf = grün/rot nicht das SD!! ) fahren runter solange der Masseimpuls andauert!
- Zu = gelb/grün (manchmal auch gelb/blau) FH und SD fahren hoch bzw. schließen sich solange der Masseimpuls andauert!
Motorhaubenkontakt
findet man beim Komfortsteuergerät (T15/Pin 1, ab BJ01 T15/Pin 5) und beim Tacho (T32a/Pin 22)
- Motorhaubenkontakt = braun/rot
Heckklappenkontakt
findet man beim Komfortsteuergerät
- Heckklappenkontakt Limo = braun/schwarz
- Heckklappenkontakt Vari = braun/blau
Türkontakt bei Fahrzeugen mit el. Fenserheber
Zu finden im Kabelstrang vom Türschloss Richtung Türsteuergerät.
Will man alle Türkontaktschalter überwachen, muß man in jede Tür ein Kabel ziehen und mittels Dioden zusammenschließen.
- Türkontakt = braun/weiß
Türkontakt bei Fahrzeugen ohne el. Fenserheber
Die Leitungen hierzu verlaufen vom Türschloss, zur 10-fach Steckverbindung (schwarz, Pin 6) unten bei der A-Säule und weiter um Komfortsteuergerät.
- Türkontakt = braun/weiß, ab Steckverbinder braun/gelb
Türkontakt über Innenbeleuchtung
Kann nur an Steuergeräte angeschlossen werden die den Türkontakt über eine verzögerte Innenbeleuchtung unterstützen.
Das Signal ist Masse geschalten.
Zu finden bei den Innenleuchten und am Komfortsteuergerät (23 poliger Stecker, Pin 16)
- Türkontakt für Innenbeleuchtung = blau/grau
to be continued…….
by Bommel und cgm
Ich nochmal^^
Ich soll die 15 vom Zündschloss unterbrechen… komm da aber nicht ran ans schloss und somit auch nicht ans kabel…
Wo kommtn das kabel an, damit ichs unterbrechen kann?
Edit by cgm:
verschoben in diesen Thread
klemme 15 liegt auf der relaisplatte
meinst du die ganze 75x unterbrechen?
Nein, nicht alles unterbrechen.
Vom Schloss geht das Kabel zum Sicherungshalter. Sicherung 5, 7, 11, …….
Am besten nachverfolgen und kurz nach dem Lenkrad unterbrechen.
Schwarzes Kabel, Querschnitt 2,5 mm²
Muß man aber nicht unbedingt unterbrechen.
Gibt zwar nochmal etwas mehr Sicherheit, aber wer das Auto unbedingt haben will, schafft das auch so.
Muss der Thread mal ausgraben.
Ich stehe glaube ich grade auf dem Schlauch.
Der Vorbesitzer hat eine Funkfernbedinung gekauft. Jedoch hat der Bora keine Funk ZV
Aber was brauche ich nun? In der Beschreibung steht nicht was man jetzt dafür braucht damit die ZV funktioniert. Man brauch doch irgendwie einen Empfänger oder so, oder?
Gruß
Do not touch a running system!
Man braucht ein passendes Komfortsteuergerät was Funk unterstützt und mit der Frequenz von der Fernbedienung zusammenpasst.
Man braucht ein passendes Komfortsteuergerät was Funk unterstützt und mit der Frequenz von der Fernbedienung zusammenpasst.
Und das bekomme ich wo her und kostet was?
Gruß
Do not touch a running system!
VW, eBay, Autoverwerter,….
Ich weis nur das es nicht billig ist. 😉
VW, eBay, Autoverwerter,….
Ich weis nur das es nicht billig ist. 😉
Muss ich auf irgendwas achten?
Gruß
Do not touch a running system!
Es gibt schon verschiedene, aber da kenn ich mich zu wenig aus.
Kann mir mal jemand einen Link schicken oder sagen was genau ich brauche um meinen Bora auf Funk ZV umzubauen?
Gruß
Do not touch a running system!
Kann mir mal jemand einen Link schicken oder sagen was genau ich brauche um meinen Bora auf Funk ZV umzubauen?
Gruß
bei ebay ne incapro kaufen, einbauen, glücklich sein.
Kann mir mal jemand einen Link schicken oder sagen was genau ich brauche um meinen Bora auf Funk ZV umzubauen?
Gruß
bei ebay ne incapro kaufen, einbauen, glücklich sein.
Ist da dann auch die Komfortsteuerung drin, das die Fenster beim abschließen hochgehen?
Finde bei eBay nichts für den Bora.
Gruß
Do not touch a running system!
man muss auch nicht alles bei ebay kaufen
golf 4 und bora sind identisch im aufbau.
fensterschließung kann durch anschließen der komfortleitungen erfolgen
