Hi,
mal was Bora Offtopic. Folgender Plan:
Ich habe 4 Rauchmelder die bei uns im Haus verteilert werden sollen. Diese sind per Funk vernetzt, schlägt einer Alarm, gehen alle anderen auch los.
Nun möchte ich falls die Dinger los gehen und keiner zuhause ist, das meine TK Anlage mich anruft. Die TK Anlage hat Schalteingänge, das klappt auch gut.
An den Rauchmelden liegt für den Piezo Lautsprecher aber nicht genung Strom an um ein Relais zu schalten (welches Wiederrum die TK Anlage schaltet).
Das ganze müsste doch aber mit einem Transistor an dem Piezo + Relais machbar sein, oder?
Kann mir vll. mal jemand ne Schaltung zeichnen wie ein Transistor nen Relais ansteuert?
Vielen Dank im Vorraus.
EDIT: Habs schon – hiernach klappt es – eingentlich simple :rolleyes:
Mfg Patric >>> HIER gehts zum Bora

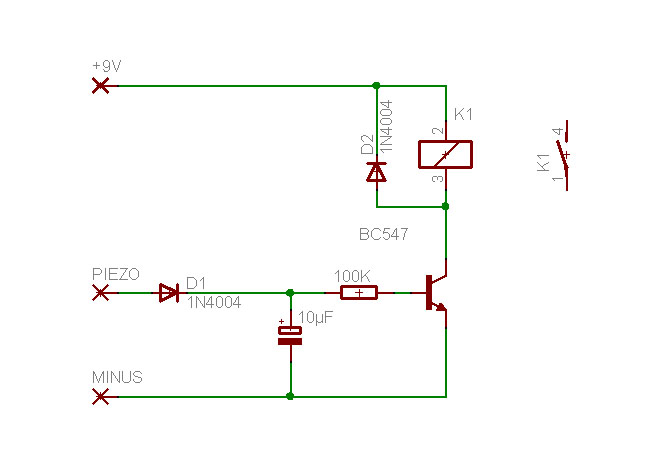

für deine Zwecke würd ich das ganze aber etwas verändern.
Der Piezo wird warscheinlich kein Dauersignal haben, sondern mit einer bestimmten Frequenz piepsen. Das Relais würde dann auch genau so immer ein und aus schalten.
Mit einer Diode und einen Kondensator davor kann man das Signal eine bestimmte Zeit überbrücken damit es dauerhaft ansteht.
Außerdem braucht ein Relais eine Freilaufdiode, damit duch die Schaltspitzen der Transistor nicht zerstört wird.
Minus vom Piezo mit Minus von der Schaltung verbinden.
Werte hab ich mal so angenommen, eventuell muß man noch etwas anpassen.
für deine Zwecke würd ich das ganze aber etwas verändern.
Der Piezo wird warscheinlich kein Dauersignal haben, sondern mit einer bestimmten Frequenz piepsen. Das Relais würde dann auch genau so immer ein und aus schalten.
Mit einer Diode und einen Kondensator davor kann man das Signal eine bestimmte Zeit überbrücken damit es dauerhaft ansteht.
Außerdem braucht ein Relais eine Freilaufdiode, damit duch die Schaltspitzen der Transistor nicht zerstört wird.
Minus vom Piezo mit Minus von der Schaltung verbinden.Werte hab ich mal so angenommen, eventuell muß man noch etwas anpassen.
Ja hab schon nen Kondi mit eingelötet – ist im Prinzip egal ob das Relais mehrfach schaltet, die TK Anlage reagiert schon eim ersten mal und weitere sind ihr dann egal. Der Hammer was manche Hersteller für solch einfache Relaisausgänge an ihren Produkten für Geld nehmen.
Mfg Patric >>> HIER gehts zum Bora
Ich würde es auch so machen, wie cgm es gezeichnet hat. Aber die 10uF glätten die Spannung nicht ausreichend, ich würde mindestens 220uF nehmen.
