Hallo Leute,
vorab: Suche benutzt nix passendes gefunden!
Meine Frage: Wenn man ein Radio einbaut, welches nicht von VW ist dann unterstützt das neue Radio(bei mir JVC) ja in den meisten Fällen nicht die Phantomspeisung die beim Bora zur verstärkung des Radioempfangs im Antennenfuß Werksseitig eingebaut wurde, korrigiert mich wenn ich falsch liege.

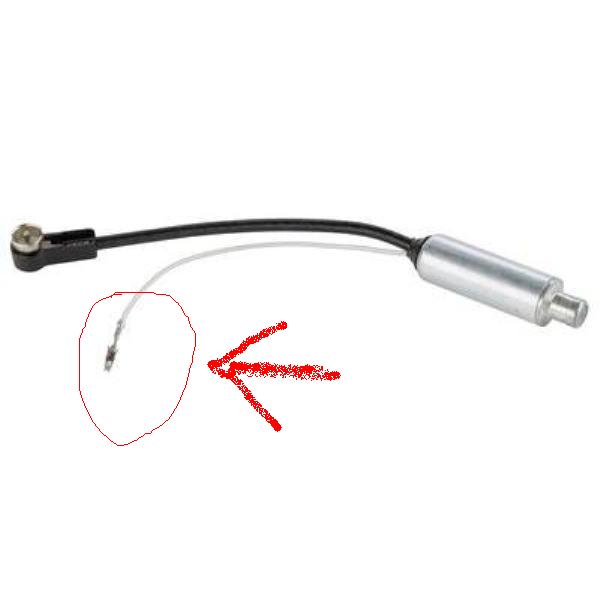

Also braucht man nen Antennenadapter für die Phantomspeisung wie diesen hier:
Jetzt die Frage: Damit die Phantomspeisung ordentlich funktioniert muß man doch den Stecker(hab ich auf dem Bild oben mit nen Roten Pfeil markiert) auf Dauerplus-PIN stecken oder??? Weiß Jemand wo auf den PIN-Belegungen vom Autostecker(Der schwarze Stecker der ins Radio gesteckt wird) Dauerplus ist also PIN 1,2,3,4,5,6,7 usw, hab leider kein Messgerät? Gibt es mehrere Dauerplusbelegungen bei den PIN's, weil mein Radio ist glaube schon bei einem PIN auf Dauerplus.
Danke schonmal für die Hilfe!
Hört nicht auf Dauerplus sondern auf Klemme 5, Antennen-Remote 😉
Und wenn da schon nen stecker drin is bei 5? Weiß jetzt nich ob da bei mir in PIN 5 einer drin is oder nich, nur Infohalber…
Und wenn da schon nen stecker drin is bei 5? Weiß jetzt nich ob da bei mir in PIN 5 einer drin is oder nich, nur Infohalber…
Und bei Zubehörradios unbedingt Zündung und Dauerplus (Kammer 4 und 7) tauschen.
Es könnte sein, das im Original Stecker vom Auto ein zweites Dauerpluskabel im Pin 5( 2,5mm² Rot/blau) steckt. Dieses muss Fahrzeugseitig ausgepinnt und Isoliert werden.
MFG Manu
Wenn an 5 schon was ist, irgendwie dort dazuschließen. (klemmmen, löten,…..)
Dauerplus ist schlecht, weil der Verstärker sonnst ständig Strom zieht, auch wenn das Auto abgestellt ist.
EDIT:
die Belegung ist aber auch nicht immer gleich….
ISO Belegung
Ich bin mir jetzt nicht mal sicher ob Pin 5 richtig ist.
Na ist auf PIN 5 nicht immer nen Stecker drin von Werk aus wenn das der Antennen-Remoute ist ???
Und wenn man nun nen Austauschradio z.B JVC-radio einbaut dann is doch der Steckplatz PIN 5 mit dem Kabel was da drin steckt(Falls eins drin steckt) ohne Funktion wenn man ein Radio z.B. JVC, welches die Phantomspeisung nicht unterstützt einbaut oder?
Also Kabel raus was drin steckt in PIN 5(wenn eins drin steckt) und Kabel vom Phantomspeisungsadapter(Bild oben mit rotem Pfeil) rein oder?
laut Schaltplan ist
ab 97 – Pin 5 unbelegt
ab 98 – Pin 5 Dauerplus
Na ist auf PIN 5 nicht immer nen Stecker drin von Werk aus wenn das der Antennen-Remoute ist
Die Phantomspeisung für die originale Antenne kommt meines Wissens direckt vom Antennenanschluß am Radio, direckt auf das Antennenkabel.
Der Ausgang von Pin 5 wird also nicht benötigt. (So wie es aussieht aber als Spannungsversorgung für den Radio missbraucht)
Und wenn man nun nen Austauschradio z.B JVC-radio einbaut dann is doch der Steckplatz PIN 5 mit dem Kabel was da drin steckt(Falls eins drin steckt) ohne Funktion wenn man ein Radio z.B. JVC, welches die Phantomspeisung nicht unterstützt einbaut oder?
Dieser Ausgang war ursprünglich nicht für die Phantomspeisung gedacht, man kann ihn aber aber dafür verwenden.
Früher war er für die ausfahrbaren Antennen gedacht, dort gabs noch keine Phantomspeisung.
Die Antennen wurden aber immer kleiner gebaut und mit eingebauten Verstärkern versehen.
Heutzutage wird er hauptsächlich als Remote für Musikverstärker benutzt oder eben für die Phantomspeisung.
Frei wählbar, kein bestimmter Zweck.
Ich kenne kein Radio was diesen Remote Ausgang nicht hat. Eventuel Fahrzeugspezifische, wo das meiste über CAN-Bus läuft.
ok dann werd ich den Stecker mal bei PIN 5 reinstecken und gucken was passiert, muß nur noch diesen Phantomspeisungsadapter kaufen…:rolleyes:
Hallo liebe Borafans,
hab mir heute auch die Phantomspeisung eingebaut, da ich nach dem Einbau meines Audiovox VME 9325 bta keinen Empfang mehr hatte.
Geht jetzt wieder alles einwandfrei.
Ich hab da auch mal ne Frage. Ich hab mir auch den EmpfangsVerstärker eingebaut, von Mediamarkt (ich glaub es war von hama) hab auch im Normalfall Empfang. Aber in bestimmten gebieten wo originale Radios Empfang haben kommt bei mir kaum was durch (z.bsp. Apolda) liegt das an der Phantomeinspeisung,gibt es da unterschiedliche oder liegt es eher am Radio?
unnütze Anstrengung = Arbeit
Rein vom logischen her würd ich sagen es liegt am Radio.
Der Phantomspeisungsadapter liefert ja nur den Strom für den im Antennenfuß eingebauten Verstärker. Da kann man grundsätzlich nicht viel falsch machen.
Ich weis aber nicht in wiefern der Adapter auf das Signal Einfluss hat oder ob das Signal noch durch andere Bauteile fließt, welche das Signal beeinflussen.
Wenn der Adapter zu viel Rauschen hinzu fügt, könnte der Radio verfrüht denken das das Signal schlecht ist und einfach abschalten.
Ist also schwierig zu sagen.
EDIT:
Hab mir gerade die Schaltung so eines Adapters angesehen.
Der dürfte wenig Einfluss auf das Signal haben.
Dann liegts sehr warscheinlich am Radio.
EDIT:
Hab mir gerade die Schaltung so eines Adapters angesehen.
Der dürfte wenig Einfluss auf das Signal haben.
Dann liegts sehr warscheinlich am Radio.
Also: Dooofes Radio 😉 und das für 150 latten :/
unnütze Anstrengung = Arbeit
Was haste denn für eins Drinne?
Schlechtes Radio hatte ich eig ned erwarett bei deiner Subwoofermeise! :biglaugh: :knuddel:
